剖分式油封安装说明

文章出处:佰路悍新闻中心作者:佰路悍集团人气:发表时间:2013-07-08 10:11

  一.注意事项

  1.储存时,应密封保存,避免日光直射,高温热源,防酸、防碱、防尘、防压,防止外界因素影响油封性能以及精度。

  2.装配前,请先检查设备座孔、轴与剖分式油封(以下简称油封)各部分尺寸是否吻合。

  3.装配前,请在油封唇口涂抹添加二硫化钼的锂基酯,避免轴启动时对密封唇口干摩擦。

  4.装配时,请始终保持设备与油封的清洁,避免密封唇口被污染或划伤,必要时请使油封处于封闭或有盖状态下。

  5.装配时,请垫上装具、平板等,使油封大面积受力;请不要给予过分冲击,避免油封变形和弹簧脱落。

  二.安装步骤

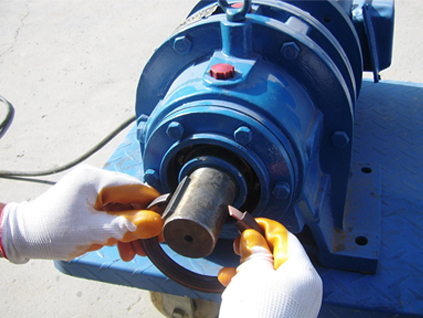

图1

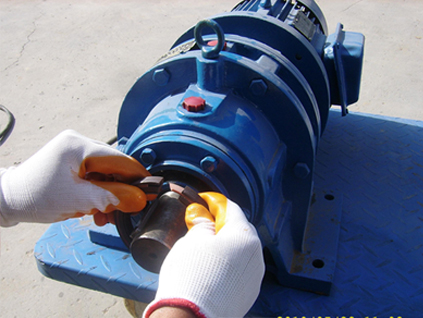

图2

  1. 先使油封弹簧面朝向介质,再将油封剖分口拉开套在轴上,拉开角度为可通过轴的最小值。(如图1、2)

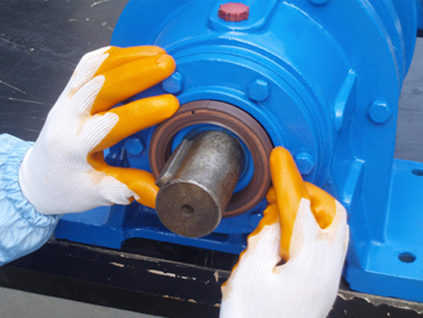

图3

  2. 将油封一端露出的骨架插入另一端沟槽中吻合好,再将油封贴紧座孔,剖分口朝上。(如图3)

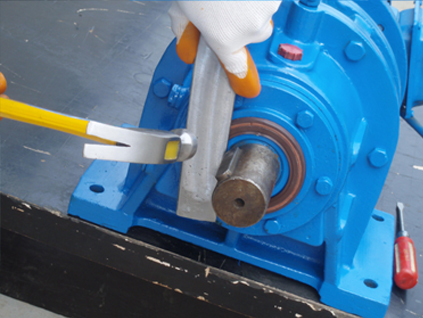

图4

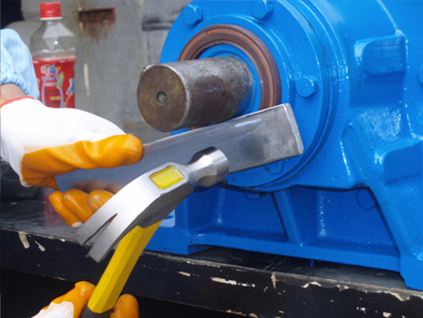

图5

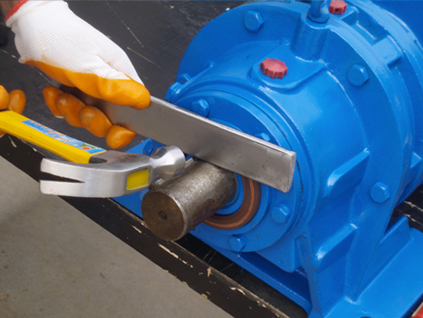

图6

  3. 从油封剖分口处沿逆时针方向敲击油封,注意仅敲入油封高度的一半装入座孔,最后装入部位应是剖分口对接处。(如图4、5、6)

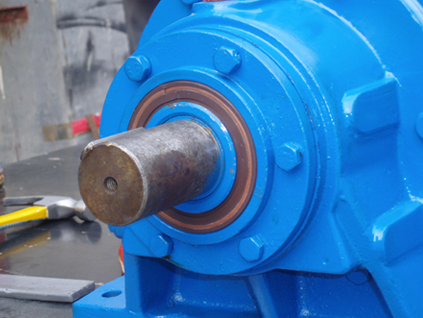

图7

  4. 再次按同样方法将剩余高度的油封全部敲入座孔,速度要均匀,最终确保油封外端面与腔体端面平齐。(图7)
